本文翻译自 onshape-to-robot 文档：Processors。

引言

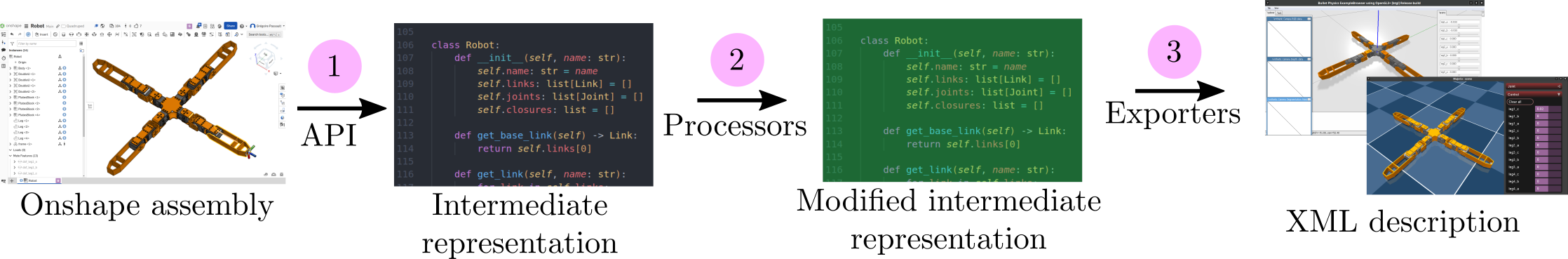

onshape-to-robot 的流水线（pipeline）分为三步：

  1. 从 Onshape 获取装配体，生成机器人的中间表示（intermediate representation）。
  2. 对该中间表示执行一系列操作——这些操作称为处理器（processors），下文列出了部分处理器。
  3. 通过导出器（exporter）将机器人导出为所需格式（URDF、MuJoCo 等）。

architecture

提示：export.py 脚本是 onshape-to-robot 命令的入口，概括了上述三步流水线。如果你想在处理过程中调整机器人参数，可以查看该脚本。

参见：export.py

获取模式与转换模式

你可以通过向 onshape-to-robot 命令传递 --retrieve 参数，只运行第 (1) 步获取。这会将机器人的中间表示保存为 robot.pkl 文件到输出目录中。

第 (2) 步和第 (3) 步可以通过 --convert 参数单独运行，从 robot.pkl 加载数据、执行处理器并生成最终输出。这样在调整处理器或导出器时，无需反复向 Onshape 发送 API 请求。

--save-pickle 参数在获取完成后保存数据，同时继续执行转换步骤。

1. Ball to Euler（球铰 → 欧拉角）

原文：processor_ball_to_euler

简介

此处理器将球铰关节（ball joint）转换为三个旋转关节（revolute joints），以便在不支持球铰的下游模拟器或工具中使用。

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 将球铰转换为欧拉角（默认：false）
    "ball_to_euler": true,
    // 欧拉角顺序（默认："xyz"）
    "ball_to_euler_order": "xyz"
}

ball_to_euler（默认：false）

设为 true 时，所有球铰关节都会被转换为欧拉角。也可以传入一个关节名称列表（支持通配符）来选择性地转换：

{
    // 使用特定关节列表，支持通配符
    "ball_to_euler": ["joint1", "shoulder_*"]
}

ball_to_euler_order（默认："xyz"）

控制欧拉角的旋转顺序。有效值：xyz、xzy、zyx、zxy、yxz、yzx。

2. Merge STLs（合并 STL 网格）

原文：processor_merge_parts

简介

此处理器将同一连杆（link）内所有零件的网格合并为一个整体网格。

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 合并 STL 网格（默认：false）
    "merge_stls": true
}

merge_stls（默认：false）

设为 true 时，每个连杆的零件网格将合并为一个。合并后的零件以连杆名称命名。

支持三种取值：

  • true — 合并视觉网格和碰撞网格
  • "visual" — 仅合并视觉网格
  • "collision" — 仅合并碰撞网格

3. Simplify STLs（简化 STL 网格）

原文：processor_simplify_stls

简介

此处理器简化 STL 文件，使其大小不超过预设限制。与 Merge STLs 配合使用时，可以简化合并后的网格。

依赖要求

需要安装 pymeshlab：

pip install pymeshlab

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 简化 STL 网格（默认：false）
    "simplify_stls": true,
    // STL 文件最大大小，单位 MB（默认：3）
    "max_stl_size": 1
}

simplify_stls（默认：false）

启用后，STL 文件将被简化。

max_stl_size（默认：3）

文件大小阈值（MB），超过此值的文件会被简化。也可设为 "visual"（仅简化视觉网格）或 "collision"（仅简化碰撞网格）。

4. OpenSCAD 纯形状逼近

原文：processor_scad

📺 视频教程：YouTube（部分步骤已过时，但整体思路不变）

简介

此处理器允许用户手动将机器人各个部分逼近为纯几何形状。

依赖要求

需要安装 OpenSCAD：

sudo apt-get install openscad

处理流程

启用后，处理器会检查输出目录中是否存在 .scad 文件。若找到，则解析这些文件并导出纯几何形状。

注意：导出器将使用纯几何形状进行碰撞检测，而非原始网格。

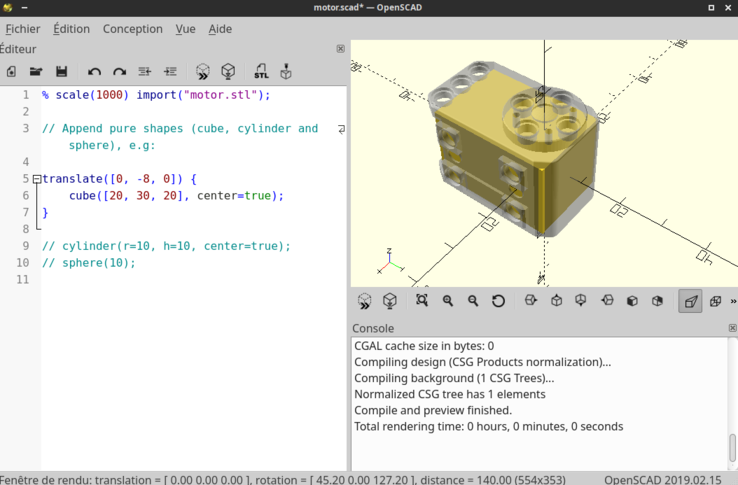

可以使用以下命令对特定 .stl 进行逼近：

onshape-to-robot-edit-shape <path_to_stl>

这将打开与 .stl 同名的 .scad 文件的编辑窗口，在此处定义的纯几何形状将用作逼近。

pure-shape

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 使用 OpenSCAD 纯形状逼近（默认：false）
    "use_scads": true,
    // 放大/缩小纯形状的比例（默认：0.0）
    "pure_shape_dilatation": 0.0
}

use_scads（默认：false）

设为 true 时，处理器将使用 OpenSCAD 纯形状逼近。

pure_shape_dilatation（默认：0.0）

浮点数参数，用于放大或缩小纯形状以避免碰撞。建议使用负值来缩小形状。

5. Adding dummy base link（添加虚拟基座）

原文：processor_dummy_base_link

简介

此处理器向机器人添加一个名为 base_link 的虚拟基座，该基座通过 fixed 关节连接到机器人。

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 添加虚拟基座连杆（默认：false）
    "add_dummy_base_link": true
}

add_dummy_base_link（默认：false）

设为 true 时，将在机器人中添加一个虚拟基座连杆。

6. Removing collision meshes（移除碰撞网格）

原文：processor_no_collision_meshes

简介

此处理器确保不输出任何碰撞网格。

备选方案：也可以使用 ignore 列表来实现：

{
    "ignore": {
        "*": "collision"
    }
}

但需注意，这种替代方法会阻止网格被其他处理器使用（例如，无法再用纯形状进行逼近）。

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 移除碰撞网格
    "no_collision_meshes": true
}

no_collision_meshes（默认：false）

设为 true 时，碰撞网格将被移除。

7. Use collisions as visual（碰撞网格用作视觉）

原文：processor_collision_as_visual

简介

启用此处理器后，碰撞几何体将被复用为视觉几何体。适用于两种场景：

  1. 调试 — 当下游工具不方便可视化碰撞几何时
  2. 轻量化 — 创建加载更快的模型

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 将碰撞网格用作视觉网格
    "collisions_as_visual": true
}

collisions_as_visual（默认：false）

设为 true 时，碰撞网格将被用作视觉网格。

8. Convex decomposition / CoACD（凸分解）

原文：processor_convex_decomposition

简介

启用此处理器后，碰撞网格将使用 CoACD 算法进行凸分解。

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 启用凸分解
    "convex_decomposition": true,
    // 使用彩虹色替代零件原有颜色
    "rainbow_colors": true
}

convex_decomposition（默认：false）

设为 true 时，将对碰撞网格应用 CoACD 凸分解。

rainbow_colors（默认：false）

启用后，碰撞网格将使用彩虹色进行着色，而非零件原有颜色。

9. Using fixed links（使用固定连杆）

原文：processor_fixed_links

简介

此处理器将所有零件拆分为独立的连杆（link），每个零件通过 fixed 关节与其父级关联。

注意：这样做可能会导致物理引擎性能下降，但适用于调试场景。

config.json 配置项

{
    // ...
    // 通用导入选项（参见 config.json 文档）
    // ...

    // 添加固定连杆，每个零件一个连杆
    "use_fixed_links": true
}

use_fixed_links（默认：false）

设为 true 时，将向机器人添加固定连杆。也可以传入一个列表，指定需要生成固定连杆的特定连杆名称。

10. Writing & registering custom Processor（编写和注册自定义处理器）

原文：custom_processors

简介

所有默认注册的处理器描述可以在项目 GitHub 源码（processors.py）中找到。用户可以编写自己的处理器类，并通过 config.json 注册到流水线中。

最小处理器示例

# my_project/my_custom_processor.py
from onshape_to_robot.processor import Processor
from onshape_to_robot.config import Config
from onshape_to_robot.robot import Robot

class MyCustomProcessor(Processor):
    def __init__(self, config: Config):
        super().__init__(config)

        self.use_my_custom: bool = config.get("use_my_custom", False)

    def process(self, robot: Robot):
        if self.use_my_custom:
            print(f"Custom processing for {robot.name} with custom processor.")

处理器处理的是机器人的中间表示（参见 robot.py）。

注册你的处理器

要注册自定义处理器，在 config.json 中添加 "processors" 条目，格式为 module_path:ClassName：

{
    "processors": [
        // 自定义处理器
        "my_project.my_custom_processor:MyCustomProcessor",
        // 默认处理器
        "ProcessorScad",
        "ProcessorMergeParts",
        "ProcessorNoCollisionMeshes"
    ]
}

现有的默认处理器列表参见 GitHub 源码 processors.py。
