本文翻译自 onshape-to-robot 文档：Handling kinematic loops。

引言

某些机器人具有运动学闭环（kinematic loop），即运动链不是树（tree）而是图（graph）。

下文展示了一个带有运动学闭环的二维平面机器人，假设前两个关节是驱动的（actuated），其余关节为被动的（passive）。

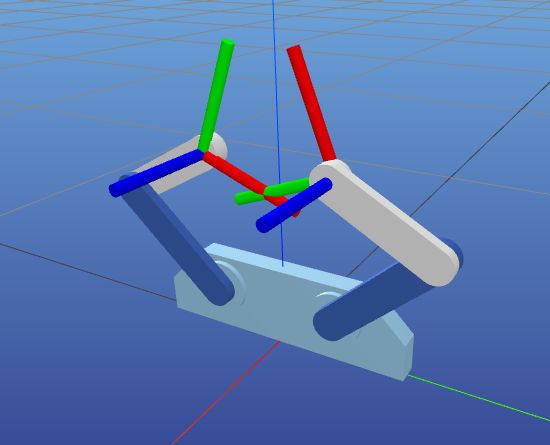

机器人描述通常是树结构。处理闭环的方法是将闭环拆解为树，在树上附加坐标系（frame），然后在运行时施加约束。

opened_chain

指定闭合约束

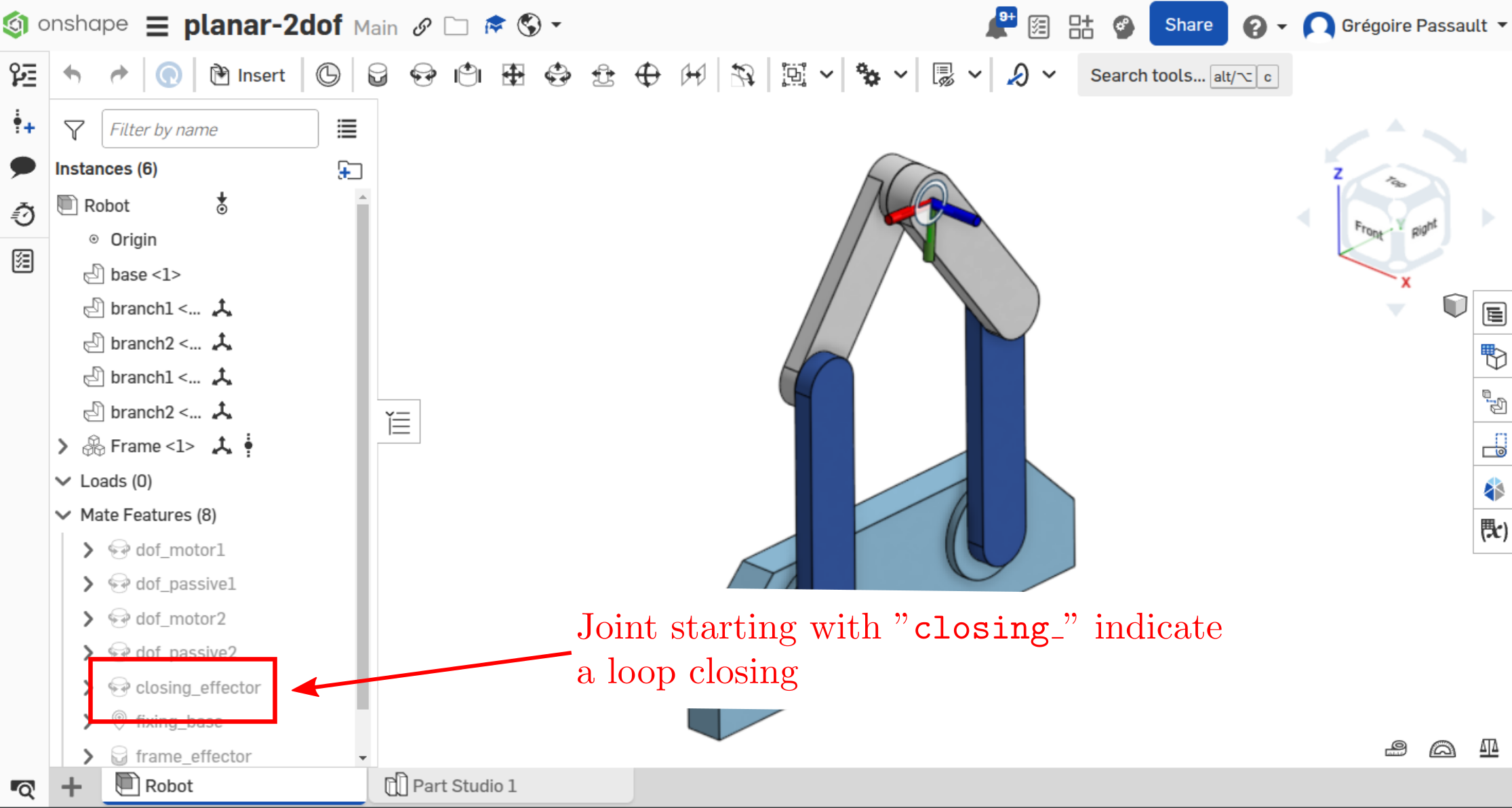

除了手动添加坐标系之外，onshape-to-robot 还提供了配合连接器（mate connector）作为处理运动学闭环的便捷方式。方法如下：添加一个名为 closing_something 的配合（mate）。

loop

另请参阅：自定义坐标系文档

MuJoCo 中的 <equality> 约束支持

导出为 MuJoCo 格式时，onshape-to-robot 会自动添加 <equality> 约束来强制执行运动学闭环。

另请参阅：MuJoCo 导出器文档

示例 config.json：

{
    // 文档 URL，输出为 MuJoCo 格式
    "url": "https://cad.onshape.com/documents/04b05c47de7576f35c0e99b3/w/68041f3f5c827a258b40039c/e/db543f501b01adf8144064e3",
    "output_format": "mujoco",

    // 禁用自由关节以固定机器人
    "freejoint": false,

    // 不为被动关节创建执行器
    "joint_properties": {
        "passive1": {"actuated": false},
        "passive2": {"actuated": false}
    }
}

参考资料

以下是在其他软件工具中处理运动学闭环的外部参考资源：

  1. Onshape 装配体 — 上述示例所使用的机器人。
  2. MuJoCo equality 约束
  3. pyBullet — 使用 createConstraint 方法添加相应约束。
  4. PlaCo 求解器 — 创建 RelativePositionTask，其中包含关于闭环闭合的专门章节，以及展示使用 onshape-to-robot 创建的机器人示例画廊。
